Flachbandleitungen

Flachbandleitungen sind spezielle Leitungen, bei denen mehrere parallel angeordnete Einzelleiter in eine gemeinsame, flache Isolationsstruktur integriert werden. Aufgrund dieser Struktur zeichnen sich Flachbandleitungen durch eine besonders platzsparende und übersichtliche Verlegung aus und ermöglichen eine einfache Zuordnung der einzelnen Adern.

Die Leiter bestehen aus feindrähtigem oder massivem Kupfer und sind gleichmäßig nebeneinander angeordnet, wodurch ein definierter Leiterabstand gewährleistet wird. Die Isolierung erfolgt meist aus Isolationsmaterialien wie PVC oder speziellen Hochleistungskunststoffen, die je nach Anwendung unterschiedliche Anforderungen hinsichtlich Temperaturbeständigkeit, Flexibilität und mechanischer Belastbarkeit erfüllen müssen.

Bei uns in der Kabelkonfektion werden Flachbandleitungen auf die gewünschte Länge zugeschnitten und können je nach Einsatzfall getrennt, abisoliert oder mit Steckverbindern versehen werden. Häufig kommen diese in Verbindung mit der Schneidklemmtechnik zum Einsatz, bei denen die Leiter ohne vorheriges Abisolieren kontaktiert werden. Die einzelnen Adern können alternativ aber auch separiert und durch das Crimpen oder Löten und Verzinnen weiterverarbeitet werden.

Flachbandleitungen eigenen sich aufgrund der strukturierten Anordnung besonders für Anwendungen mit vielen parallel geführten Signalen, bspw. in der Elektrotechnik oder Medizintechnik.

Solche Anforderungen bedürfen entsprechende Verarbeitungsmöglichkeiten und einen dafür ausgelegten Maschinenpark, um die verschiedenen Isolationsmaterialien, Rastermaße und Polzahlen verarbeiten zu können.
Als Kabelkonfektionär verfügen wir über einen Maschinenpark namenhafter Herstellern, wie bspw. Schleuniger oder Komax, und können Flachbandleitungen somit prozesssicher auf Wunschlänge zuschneiden und abisolieren.
Mittels Sondermodulen sind wir in der Lage, die Flachbandleitungen beim Zuschnitt automatisiert zu schlitzen. So stellen wir bei der Konfektionierung eine gleichbleibend hohe Qualität und reproduzierbare Ergebnisse sicher.

Als Kabelkonfektionär liefern wir kundenspezifisch konfektionierte Flachbandleitungen, die exakt auf Ihre Anforderungen abgestimmt sind.
Ob Einzelstücke, Kleinserien oder Großserien – wir fertigen Kabelkonfektionen für Industrie, Maschinenbau und Elektronik.

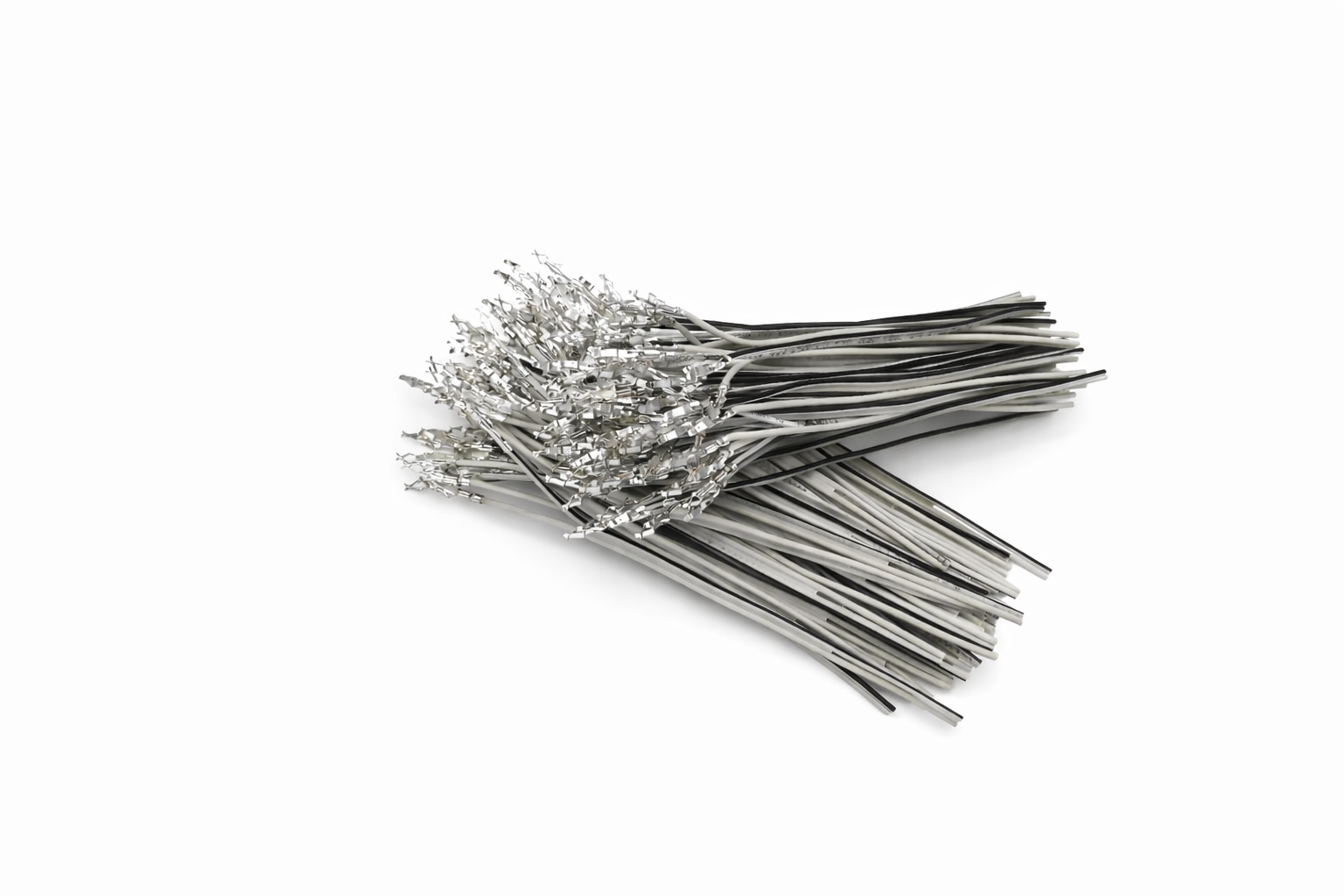

Beim Crimpen von Flachbandleitungen entscheiden wenige hunderstel Millimeter über die Qualität der Crimpverbindung. Als Kabelkonfektionär realisieren wir zuverlässige Crimpverbindungen für jegliche Anwendungen - reproduzierbar, normkonform und serienfähig.

Durch elektronische Crimpüberwachung, regelmäßig kalibrierte Mess- und Prüfgeräte und eigens angefertige Schliffbilder können wir Ihnen eine optimale Vercrimpung des Kontakts garantieren.

Mittels der Tauchbadverzinnung werden die Flachbandleitungen für den späteren Anwendungsfall vorbereitet. Durch kontrollierte Prozessparameter entsteht eine gleichmäßige Benetzung der Aderenden, die eine sichere Weiterverarbeitung und zuverlässige elektrische Eigenschaften ermöglicht.

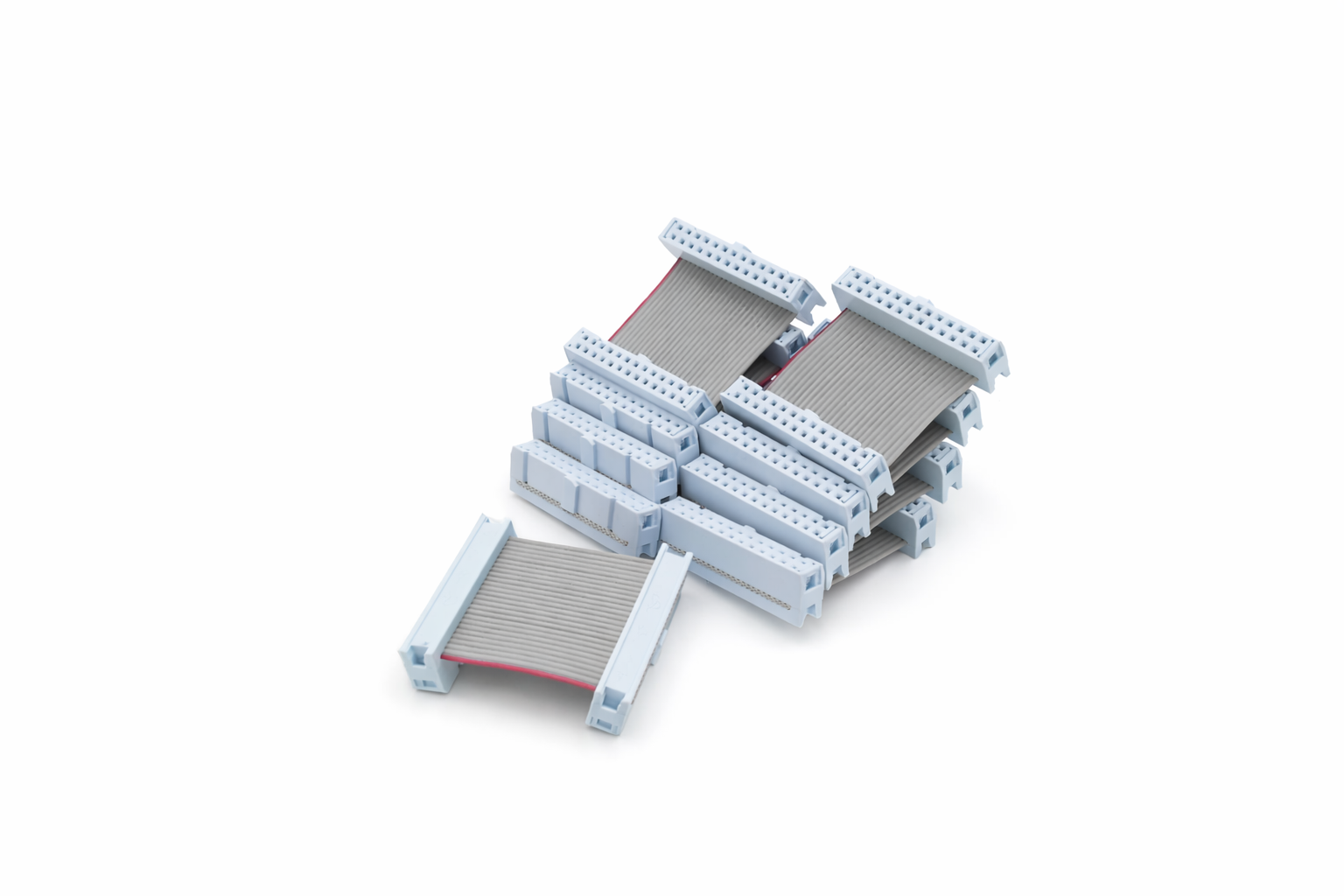

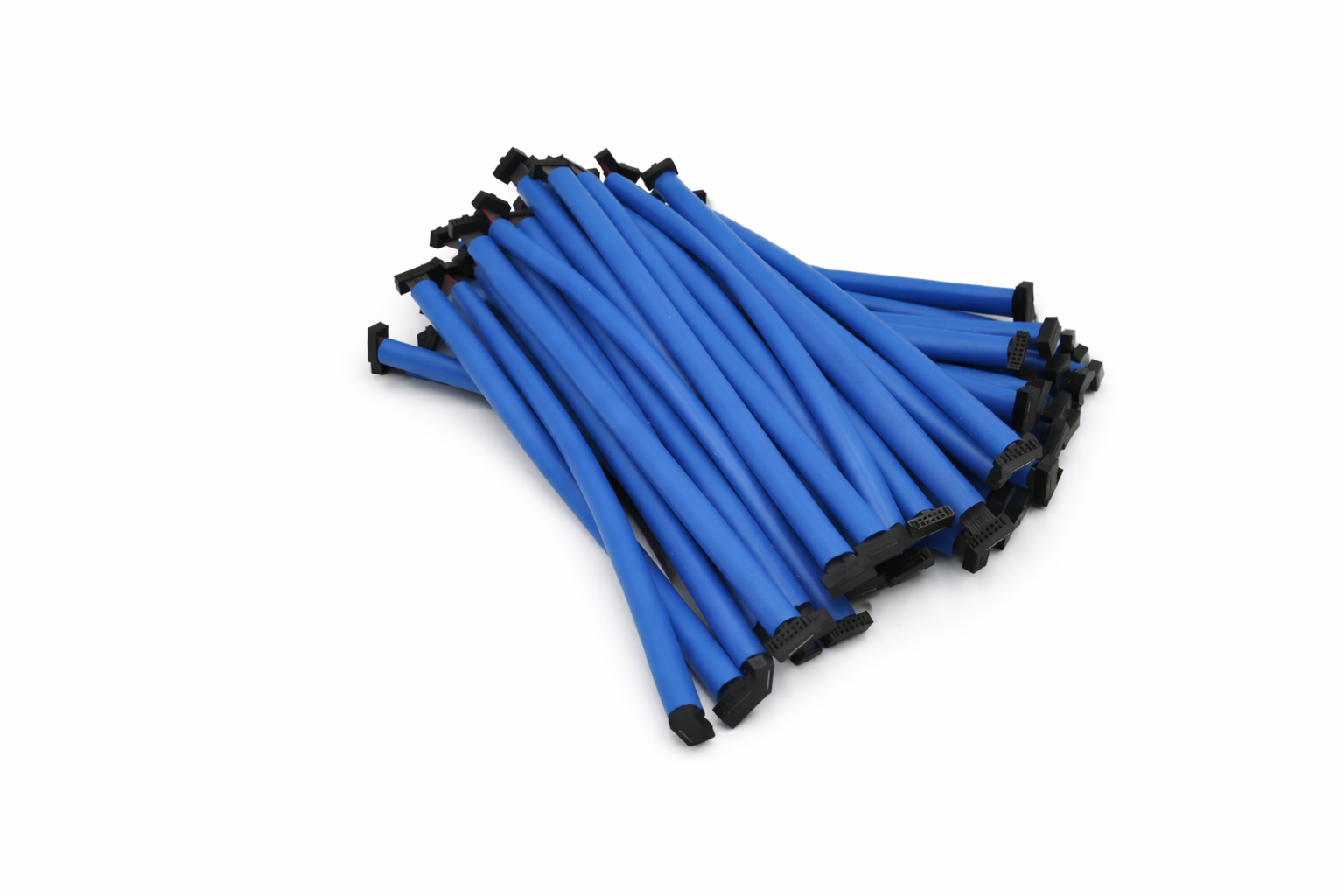

Schneidklemmverbindungen ermöglichen eine effiziente und prozesssichere Kontaktierung von Flachbandleitungen – ohne vorheriges Abisolieren der einzelnen Adern. Der Kontakt wird dabei durch das kontrollierte Einpressen in die Schneidklemme hergestellt, wodurch eine dauerhaft zuverlässige elektrische Verbindung entsteht.

Steckverbinder wie Molex Picoflex sowie die Systeme Lumberg MICA, MICAL und MICALD fertigen wir über unsere Halbautomaten präzise und reproduzierbar. Auch Raststeckverbinder wie Lumberg Rast 2,5, Rast 2,5 POWER und Rast 5 können wir zuverlässig verarbeiten.

Durch klar definierte Prozesse und abgestimmte Werkzeuge stellen wir sicher, dass jede Verbindung den technischen Anforderungen entspricht und sich sicher in Ihre Anwendung integrieren lässt.

Wir können Mehraderleitungen individuell und anwendungsspezifisch kennzeichnen - mit Text, Zahlen oder Barcodes.

Je nach Anforderung kommen unterschiedliche Verfahren zum Einsatz, beispielsweise Laserbeschriftung, Etikettierung oder bedruckte Schrumpfschläuche. Dabei achten wir auf eine dauerhaft lesbare und widerstandsfähige Ausführung, die auf die Umgebungseinflüsse und Einsatzbedingungen abgestimmt ist.

Das Ergebnis sind klar gekennzeichnete Leitungen, die für Struktur sorgen, Verwechslungen vermeiden und die Weiterverarbeitung erleichtern – vom Schaltschrankbau bis zur Serienmontage.

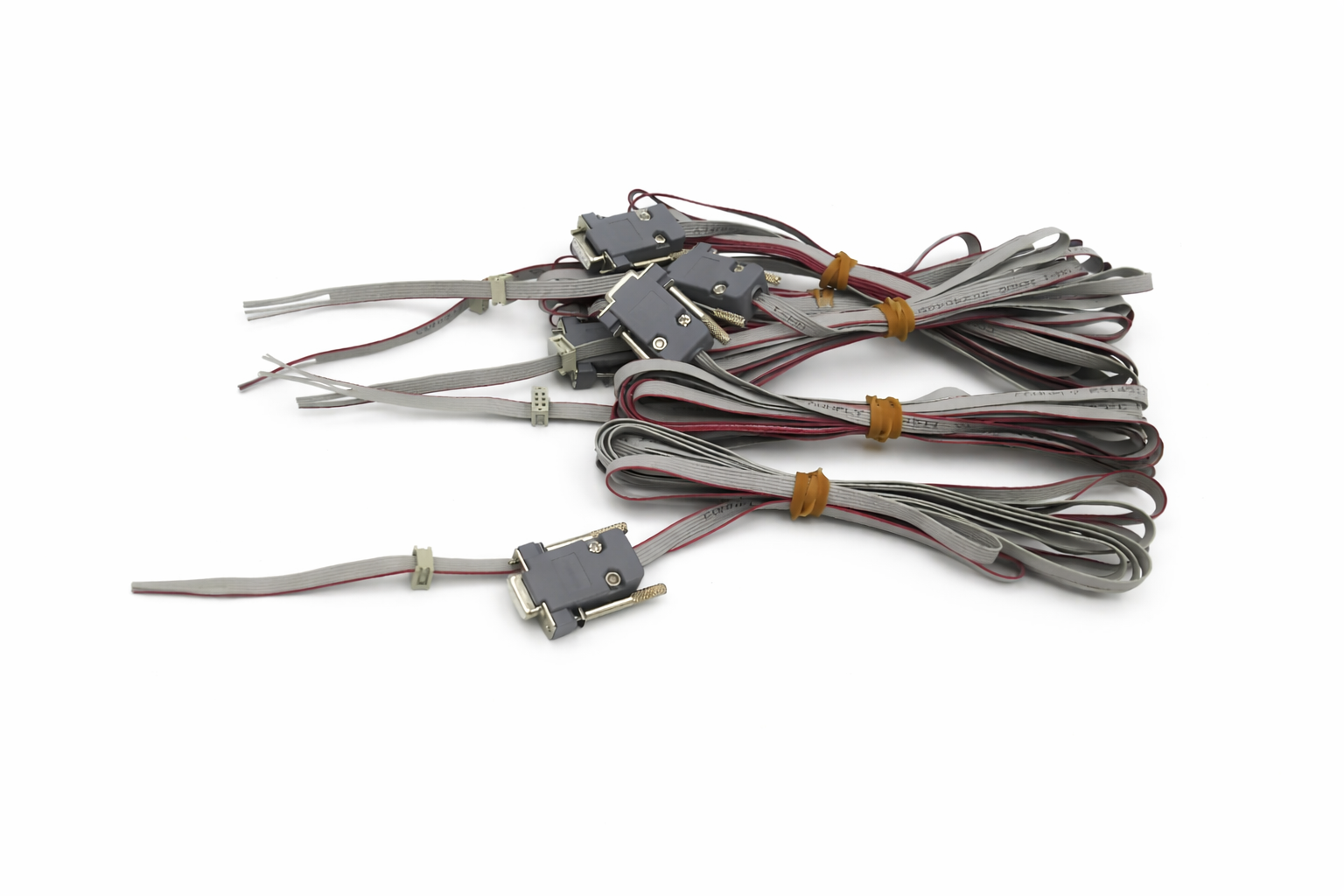

Wir konfektionieren speziell für Ihre industriellen Anwendungen Flachbandleitungen mit Steckverbindern. Hierbei wird jede Verbindung exakt nach Zeichnungsvorgaben gefertigt und anschließend einer 100 %-Prüfung unterzogen - genau nach Ihren Prüfvorgaben.
Mit Hilfe modernster Prüfsysteme werden Ihre Konfektionen mittels Niederspannung einer elektrischen Prüfung auf Belegung, Durchgang und Widerstand unterzogen. Zusätzlich haben wir die Möglichkeit, die Durchschlagsfestigkeit bis 5000 V zu prüfen.

Unterstützt durch individuelle Prüfpläne sorgen wir dadurch für eine einwandfreie Qualität, um Ausschuss in Ihrer Produktion verhindern zu können.

Unsere gefertigten Flachbandleitungen finden bereits Anwendung in verschiedenen Branchen, wie bspw. dem Maschinen- und Anlagenbau oder der Automatisierungstechnik.
Mit unseren Zertifizierungen des UL Traceability Porgramms ermöglichen wir unseren Kunden unsere Einzellitzen auch in ihren Produkten und Anlagen für den US-amerikanischen und den kanadischen Markt einzusetzen.

Wir können unsere Flachbandleitungen ab sofort konform mit folgenden Zulassungen liefern:

• Processed Wire ZKLU.E334194
• Processed Wire: Component: ZKLU2.E334194
• Processed Wire: Certified for Canada: ZKLU7.E334194
• Processed Wire: Certified for Canada Component: ZKLU8.E334194
• Wiring Harness: Component: ZPFW2.E335804
• Wiring Harness:Certified for Canada Component: ZPFW8.E335804

Die zugehörigen Dokumente können Sie in unserem Downloadbereich einsehen und herunterladen.
